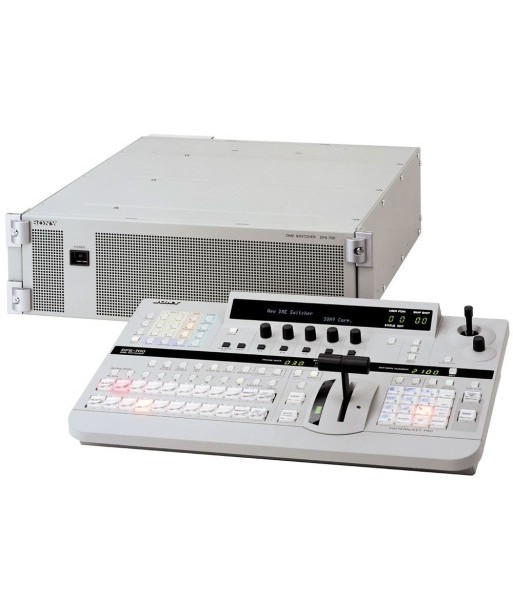

Mezclador SONY DFS-700A

Señales de Entrada

ENTRADAS DE VIDEO

• SDI: 4 x BNC 270 Mb/s
• Componentes: 4 x BNC (Y/R-Y/B-Y)
• Entrada KEY DSK: 2 x BNC, loop-through, 1,0 Vp-p, 75 Ω, 2 x BNC, conexión loop-through

Señales de Salida

SALIDA PGM

• SDI: 2 x BNC
• Componentes: 2 x BNC (Y/R-Y/B-Y)
• Compuesto: 2 x BNC
• S-Video: 2 x DIN (Y/C)

SALIDA CLEAN

• 1 x BNC
• SDI: 270 Mb/s

SALIDA DE PREVIO

• 1 x BNC, compuesto
• Vídeo: 1,0 Vp-p, 75 Ω, sinc. negativo

SALIDA BLACK BURST

• 3 x BNC
• Sinc.: 0,3 Vp-p, 75 Ω
• Burst: 0,3 Vp-p, 75 Ω

Proceso de Señal

Frecuencia de Muestreo

• Y: 13,5 MHz
• R-Y/B-Y: 6,75 MHz

Cuantización

• Y/R-Y/B-Y: 8 bits

Linealidad (salida compuesta)

• DG: menos del 3,5% (entrada compuesta)
  Menos del 2% (en componentes, entrada S-Video)
• DP: menos del 2,5° (entrada compuesta)
  Menos del 1° (en componentes, entrada S-Video)

Respuesta de Frecuencia

• 0 a 5 MHz +0,5 dB/-1 dB

Relación señal/ruido

• Más de 50 dB (compuesto). Más de 55 dB (en componentes, S-Video)

Retardo Y/C

• Menos de 20 ns (en componentes). Menos de 50 ns (compuesto, S-Video)

Señales de Control

• Editor: 1 conector D-Sub de 9 pines, RS-422A
• GPI/T:  2 x BNC, nivel TTL
• Panel:  1 conector D-sub de 25 pines
• Tally: 1 conector D-Sub de 25 pines,  8 salidas de contactos de relé
• Terminal:  USB tipo B
